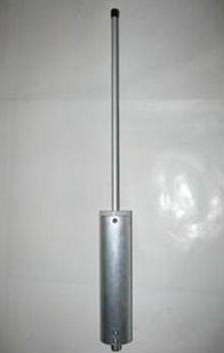

J-POLE D'ANTENNE 400-406 MHz POUR ECOUTER radiosonde

Publié le par RADIO CLUB FG5KC

http://4.bp.blogspot.com/-VCISDDIK7hY/UNdQjoG2iYI/AAAAAAAAFUk/staVnzndxiA/s400/ANT1.JPG



Daniel Murelli - La SWL-0091-PC
Je décris cette antenne simple et facile à construire et idéal pour ceux qui, comme la plupart d'entre nous, l'espace est limité.

Matériel pour la construction:
- 200 mm tube en aluminium Ø 50 mm de diamètre extérieur et environ 46 mm à l'intérieur.
- 515 mm tube en aluminium Ø 10 mm extérieur.
- 1 connecteur SO 239 (en l'absence de cela, vous pouvez utiliser un connecteur BNC ou N).
- 2 disquettes téflon, plastique, bois ou tout autre matériau isolant avez à la maison que
  utilisera comme des bouchons d'oreille.
- 1 manchon en caoutchouc Ø 10 mm.
- 100 mm pour RG 58 câble.
- Vis.
Récupéré tout le matériel que nous puissions commencer la construction de notre antenne.
D'abord, prenez le tube de 50 mm de diamètre et percer un trou de Ø 5,5 mm à 180 mm du bord, cela servira à la terre au centre du stylet.
